Modulkasten neuerer Bauart --- mittlerweile auch
schon teilweise überholt durch Verbesserungen
Als ich Ende 2001 gebeten wurde, ganze Modulkasten-Bausätze anzubieten,
habe ich die im vorherigen Kapitel gezeigten Material-Zusammenstellungen
zur Verfügung gestellt.
Seit Ende 2002 habe ich Kontakt zu einer Einrichtung für Betreutes Wohnen.
In der zu dieser Einrichtung gehörigen Zimmerei lasse ich seitdem die
Fräsungen und Zuschnitte für die neuere Bauart der Modulkästen machen.
Die Modulkästen werden seitdem jeweils nach Bestellung in genau der
gewünschten Länge und Ausführung gefertigt.
Alle Fotos existieren auch in einer Auflösung von 800x600 Pixeln. Sie können sie betrachten, indem Sie auf das entsprechende Bild mit der Maus klicken. Dann öffnet sich ein neues Fenster mit der großen Version des Fotos.
In diesem Fall wurde ein 920 mm langer Modulkasten in flacher Ausführung mit dem
FREMO-Profil F96 gewünscht. Nord- und Süd-Seite des Kastens sollten
genau die Höhe des Profils haben. Auf Wunsch sind Nord- und Süd-Seiten auch höher, was einen abwechslungsreicheren Geländeverlauf ermöglicht. Bei dieser Bestellung lieferte ich die beiden Profile, die Querstrebe,die Bretter für Nord- und Südseite des Kastens, das Trassenbrett, 4 rechte Winkel und - hier nicht abgebildet - 2 Leisten aus Sperrholz zur Verstärkung des Trassenbretts. Bei aktuellen Modulen wird statt dieser Leisten ein Sperrholzstreifen mitgeliefert - Verwendung unten im Text. Die Profile und die rechten Winkel bestehen aus 13 mm Pappelsperrholz, die anderen Teile aus - 9 mm starkem - wasserfest verleimten, Birkensperrholz. | ||
 |
 |
 |

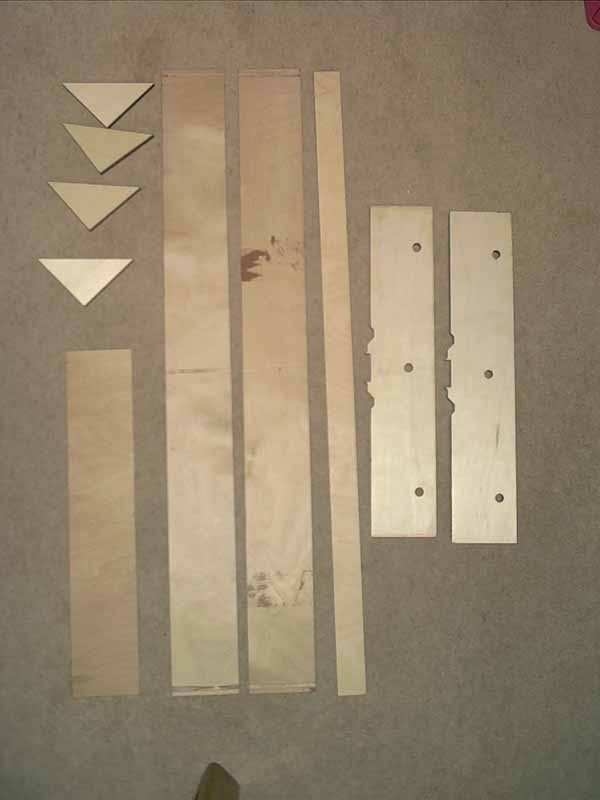

Bild 1 zeigt die Material-Zusammenstellung.

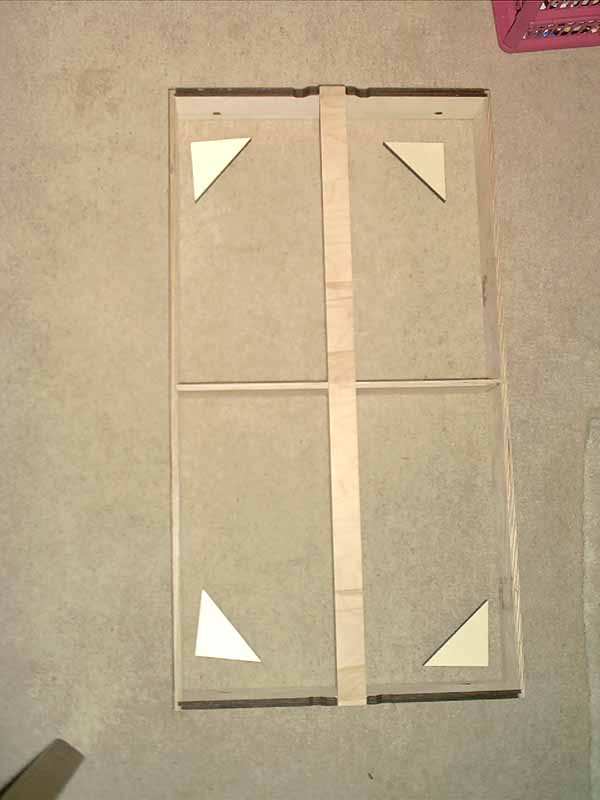

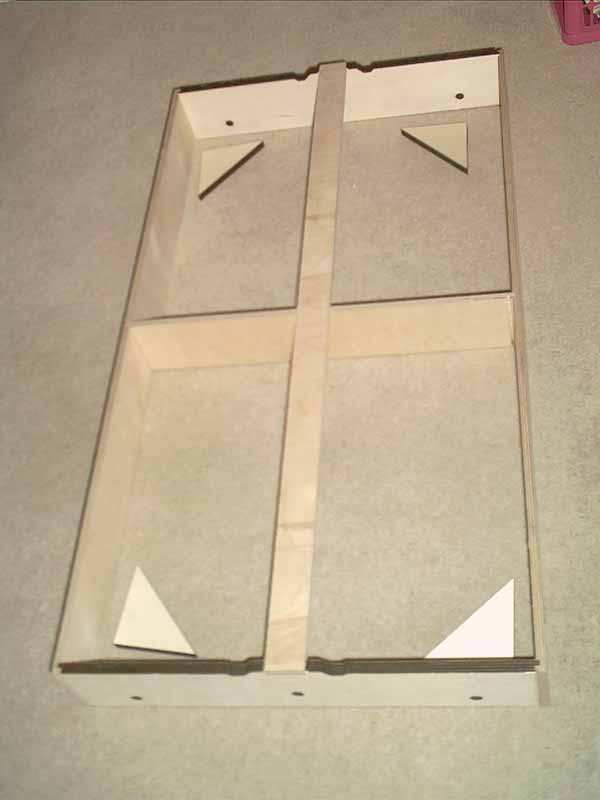

Anfangs habe ich für die Versteifung des Trassenbrettes Massivholz-Leisten mitgeliefert. Bei allen aktuellen Modulen liegt ein Sperrholzstreifen bei. Mit diesem wird das Trassenbrett zu einem T-Profil, welches auf den Querstreben aufliegt. Für die beiden anderen Bilder habe ich den Kasten lose zusammengesteckt. Dass die Federn teilweise recht stramm in den Nuten sitzen, ist beabsichtigt. Ein leichter Hieb mit dem Handballen, und die Sache flutscht. Nach einem probeweisen Zusammenbau erfolgt die endgültige Montage. Weißleim aufgetragen und den Kasten zusammensetzen. Das Ganze natürlich auf einer absolut ebenen Unterlage !! Und unbedingt auf rechte Winkel achten!!!!!!!!!!!
| ||
