Modulkasten Bogenmodul Radius 2 Meter, Winkel 22,5 Grad

Nachdem mir die erste Bauform der Bogenmodule zu teuer geworden
ist - kamen wir auf diese deutlich günstigere Bauform.
Diese Bauart ist für alle Profile von z.B. 40 bis 60 cm Breite verwendbar.
Abwandlungen für N-Profile (40 cm) und zweigleisige H0-Profile hats schon im Sortiment

---

Alle Fotos existieren auch in einer höheren Auflösung. Sie können sie betrachten, indem Sie auf das entsprechende Bild mit der Maus klicken. Dann öffnet sich ein neues Fenster mit der großen Version des Fotos.

---

Wichtig !! Unbedingt auf rechte Winkel achten und auf einer absolut ebenen Unterlage montieren!
Die Leimungen bitte mit Schrauben zusätzlich sichern. Bei allen Verschraubungen bitte unbedingt vorbohren.

Lamellos erst in ein Bauteil einleimen, dabei auf korrekten Sitz prüfen.
Wenn der Weissleim angezogen hat, ist der Sitz nicht mehr zu korrigieren, dann
passen die Bauteile evtl. nicht mehr problemlos zusammen.

Lieferumfang beim Bausatz für dieses Bogenmodul: 2 gelaserte Profile - links und rechts unterschiedlich angeschrägt und mit Ausfräsungen für Lamellos. Vorderes und hintere Modulseiten - jeweils angeschrägt, mit Nuten für die Querstreben und den Ausfräsungen für Lamellos. 2 gefräste Querstreben Das gelaserte Trassenbrett T-Strebe für Trassenbrett Lamellos und 4 gelaserte rechte Winkel.

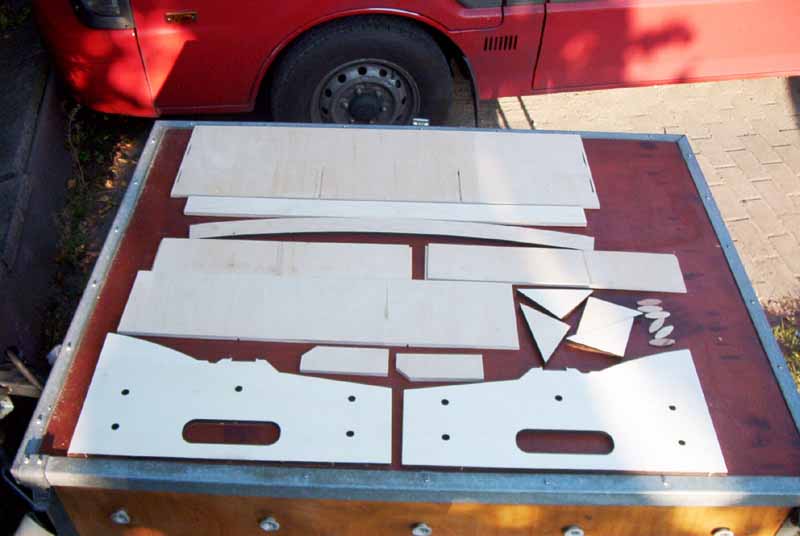

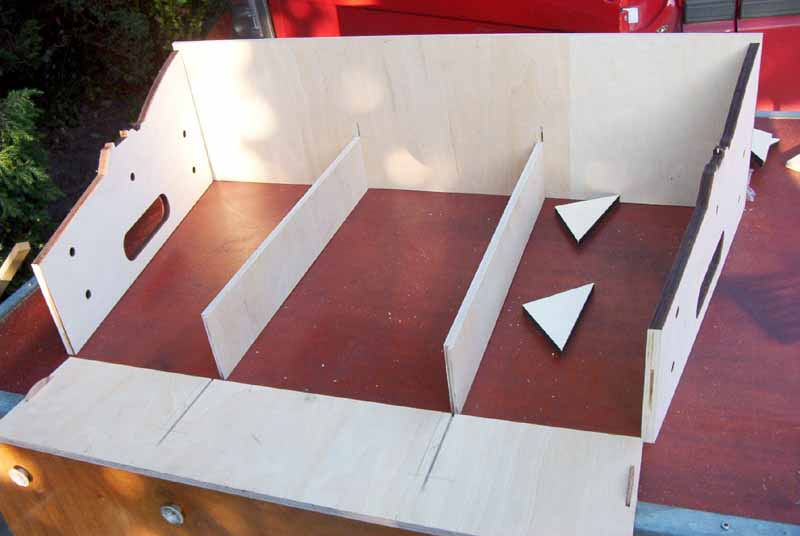

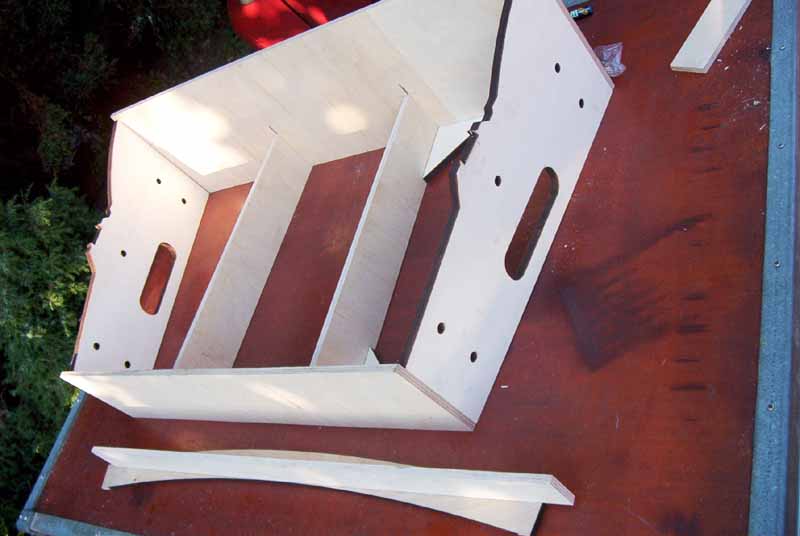

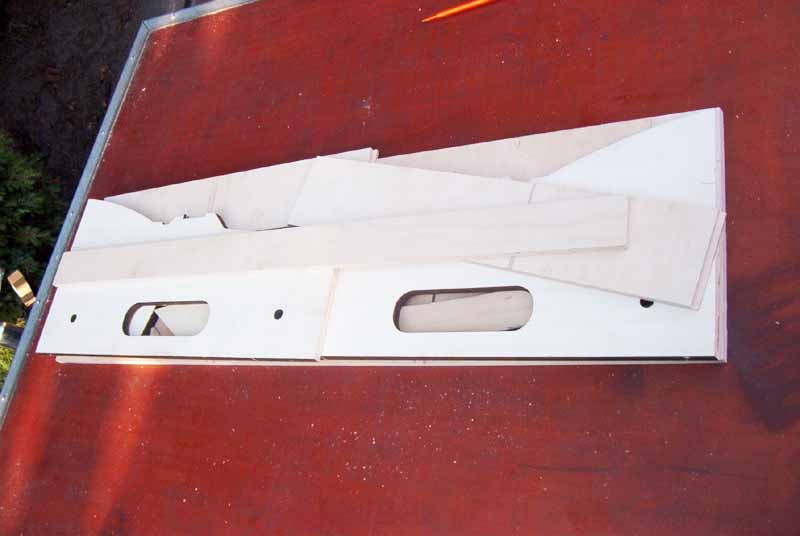

Bild 1 zeigt den Bausatz fertig für die Verpackung. Bild 2 zeigt alle Teile des Bausatzes. Bild 3 - ein erstes probeweises Zusammenstecken.

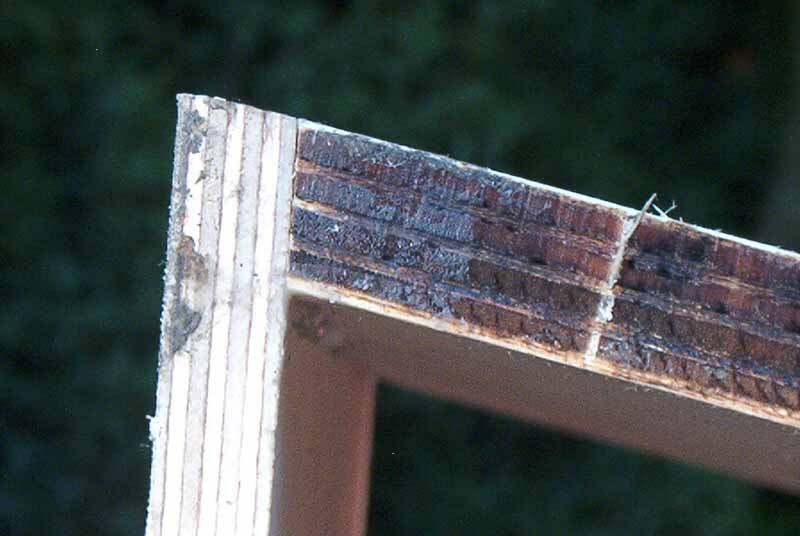

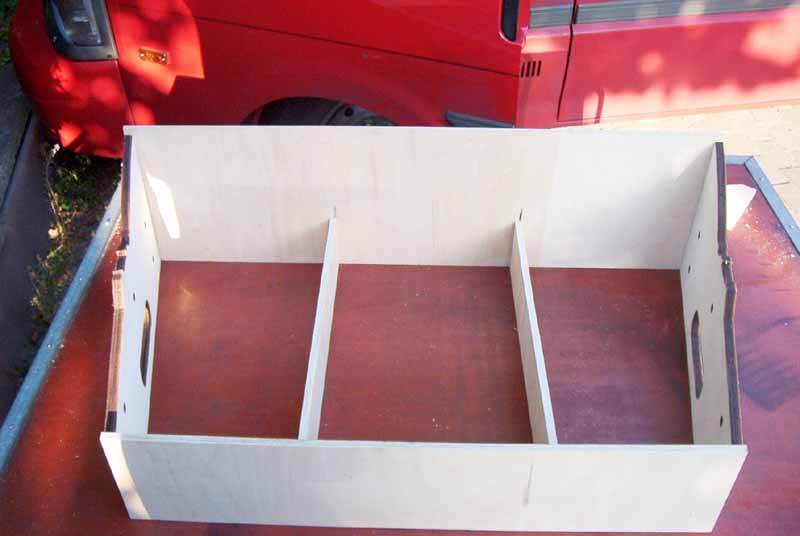

Anders als bei den geraden Modulkästen, erfolgt bei diesen Bausätzen die Verbindung mit Lamellos. Die Profile sitzen bündig zwischen den Langseiten. Bild 4 - passgenau zugeschnittenen Übergänge zwischen Profil und Langseite. Bild 5 - optische Täuschung. Die beiden Querstreben - in Nuten der Langseiten eingelassen - liegen genau parallel :-) Bild 6 - Der lose zusammengesteckte Kasten - die Querstreben mit den rechten Winkeln ausgerichtet. Wenn jetzt noch das Trassenbrett eingepasst wird, dann sitzt alles in den richtigen Winkeln zusammen.

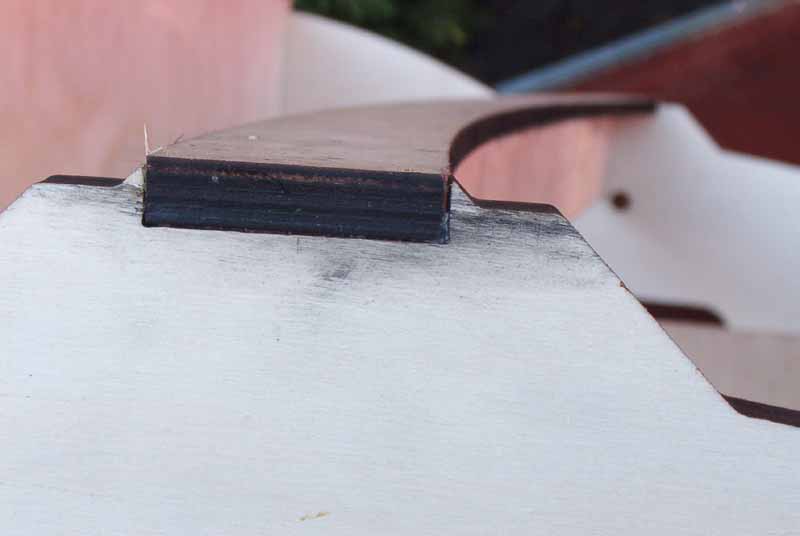

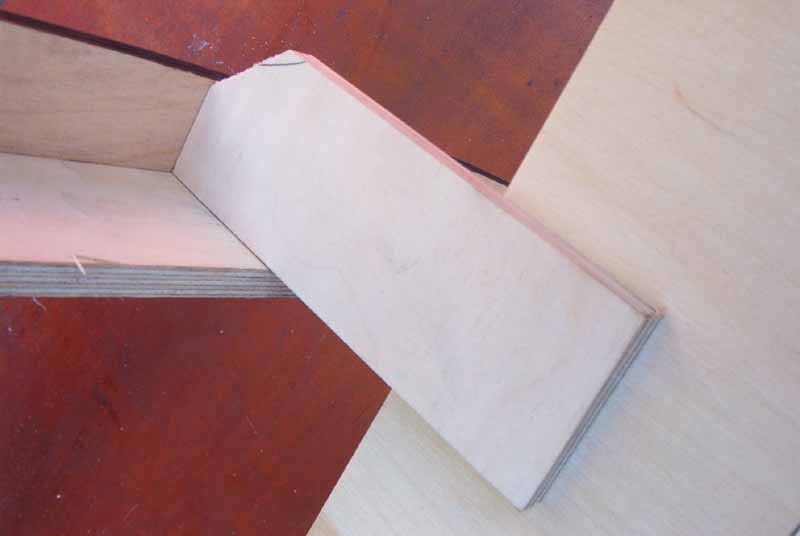

Bild 7 - Das Trassenbrett wird mit der T-Strebe im rechten Winkel verleimt und verschraubt. Die T-Strebe liegt bündig auf den Querstreben auf - daduch wird das Trassenbrett automatisch in der richtigen Höhe fisiert. Bild 8 - das Trassenbrett ist in die Profile eingelassen. Bild 9 - Hier hab ich zusätzliche Streben angebracht. Die sind aber in der neuen Version nicht mehr nötig und nicht im Lieferumfang.

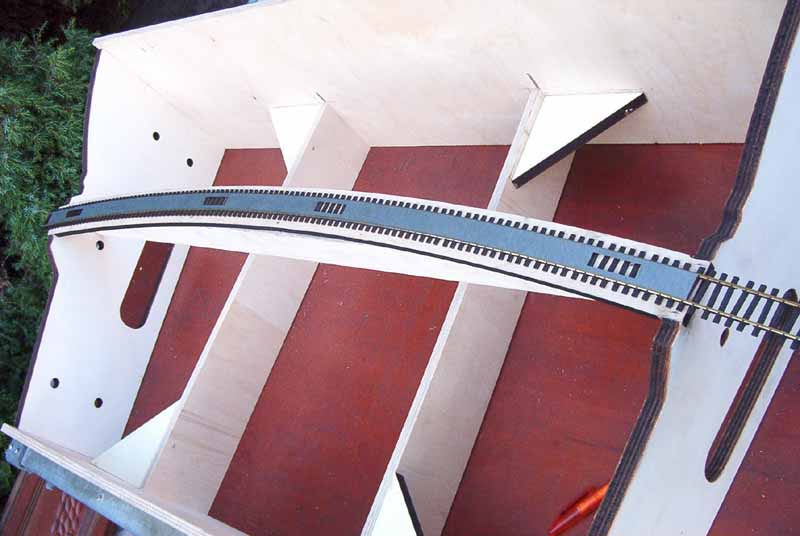

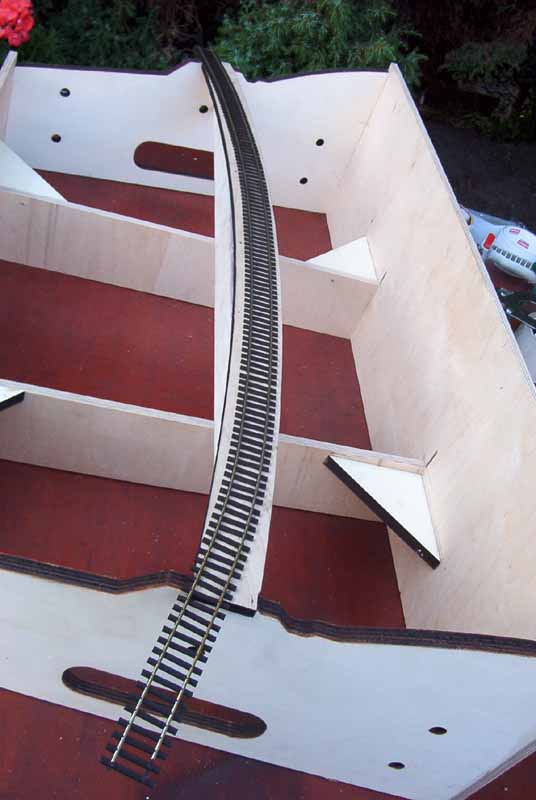

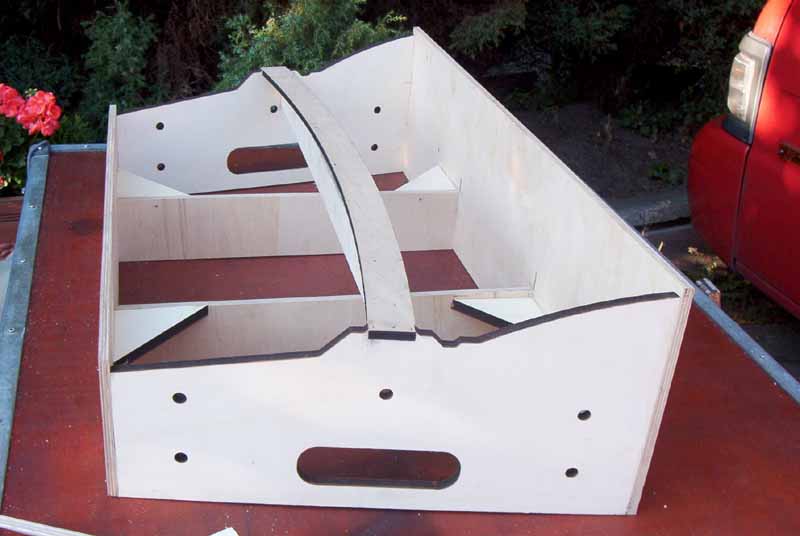

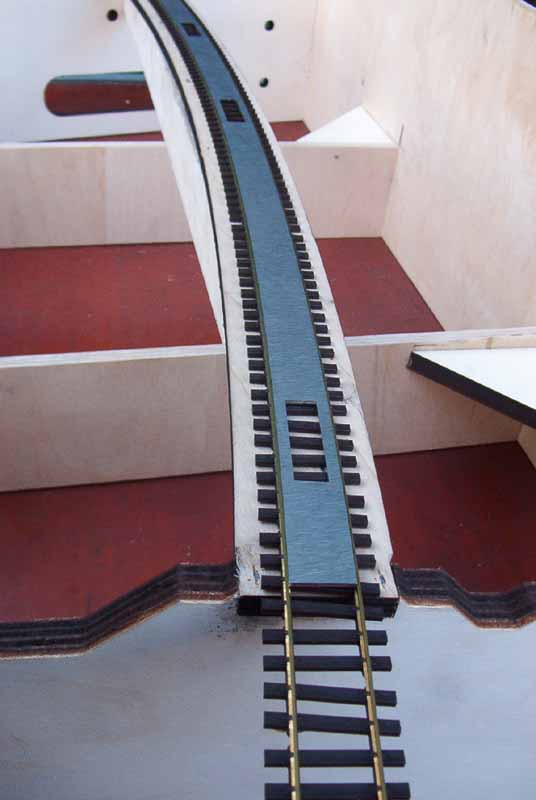

Bild 10 - Der Kasten ist fertig - das Trassenbrett so wie es sein soll. Und jetzt das Flexgleis drauf. Wäre schön, wenn dieses auch im richtigen Bogen liegt. Bild 11 - Kein Problem. Dafür hats ja die Schablonen aus gelasertem VA. Schablone ins Gleis gelegt - ausgerichtet - fertig. (Das die Gleisenden auf Schrauben verlötet werden sollten, ist kein Geheimnis) Bild 12 - Das Gleis liegt dort, wo es sein soll. (PS: Natürlich nicht die Stromzuführung vergessen.)

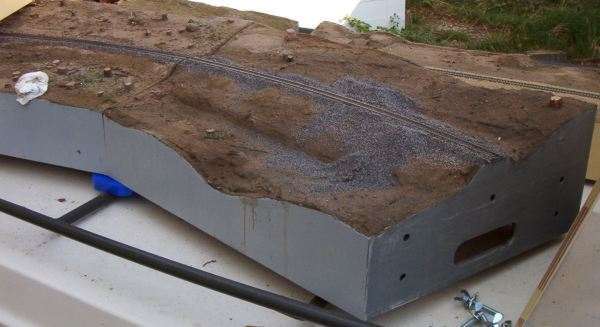

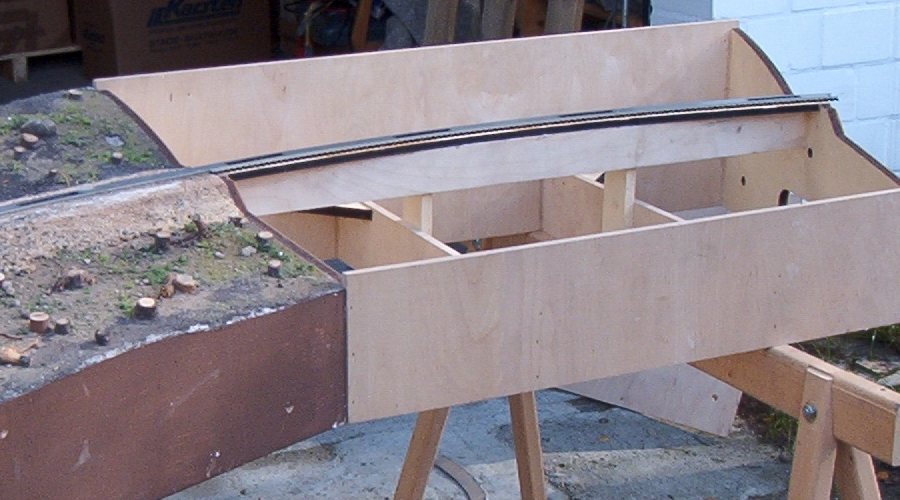

Bild 13 - Hier noch die alte Version mit dem aufgeständertem Trassenbrett. Module werden jetzt alle mit auf Querstreben aufliegenden T-Streben gefertigt. Bild 14 - Habe dieses Modul passend zu einem älteren Teil gefertigt. Einsatz als US-Modul - deshalb die rustikale Landschaft. Begrünung und Bepflanzung fehlt auf diesen Bildern noch ebenso wie die US-Normfarbe. Bild 15 - Mittlerweile habe ich die beiden hier zu sehenden Module über eine grosse Säge geschoben. Wegen des geringeren Platzbedarfes wurden sie auf die Höhe niedriger Module gestutzt.
