Modulkasten neuerer Bauart mit hohem Modulkasten - Profil B96
Dies ist aber nicht die neueste Bausatz-Version.
Bei der neuesten Version hats eine T-Strebe unter dem Trassenbrett, die auf den Querstreben aufliegt
Dadurch wirds Trassenbrett automatisch geradausgerichtete .
Aber für eine erste Ansicht sollte auch diese Version reichen.
Einige Fotos vom provisorisch zusammengesteckten Modulkasten-Bausatz.
Hier nur auf die Schnelle ein paar Fotos, die ich beim probeweisen Zusammenstecken
vor dem Versand eines Modulkasten-Bausatzes gemacht habe.
Alle Fotos existieren auch in einer Auflösung von 800x600 Pixeln. Sie können sie betrachten, indem Sie auf das entsprechende Bild mit der Maus klicken. Dann öffnet sich ein neues Fenster mit der großen Version des Fotos.
Wichtig !! Unbedingt auf rechte Winkel achten und auf einer absolut ebenen Unterlage montieren!
Die Leimungen bitte mit Schrauben zusätzlich sichern. Bei allen Verschraubungen bitte unbedingt vorbohren.
Achtung - bei den jetzt zur Auslieferung kommenden Kästen besteht die Strebe unter dem
Trassenbrett aus einem Sperrholzstreifen.
Dieses ist unter das Profil zu leimen und zu schrauben.
Das dann T-förmige Trassenbrett liegt genau auf den Querstreben auf.
Die zusätzlichen Streben zwischen Trassenbrett und Querstrebe sind damit überflüssig
und nicht mehr im Lieferumfang.
|

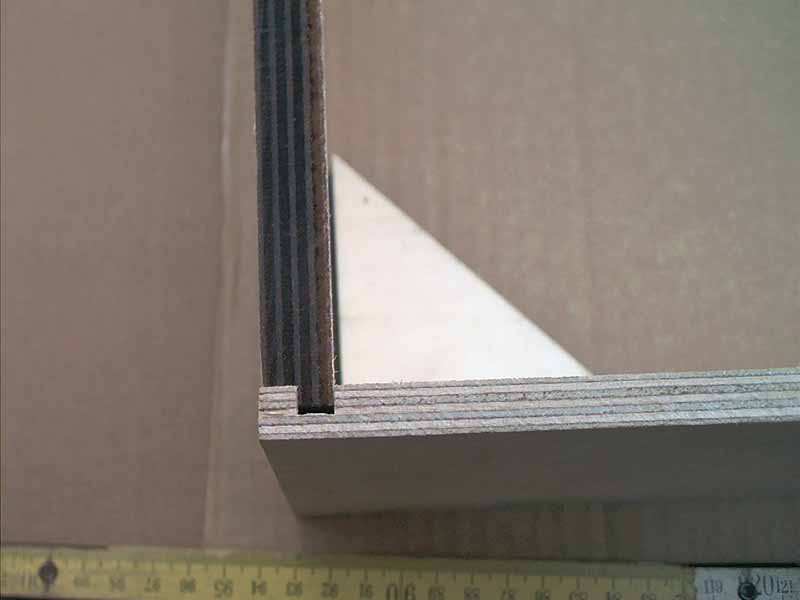

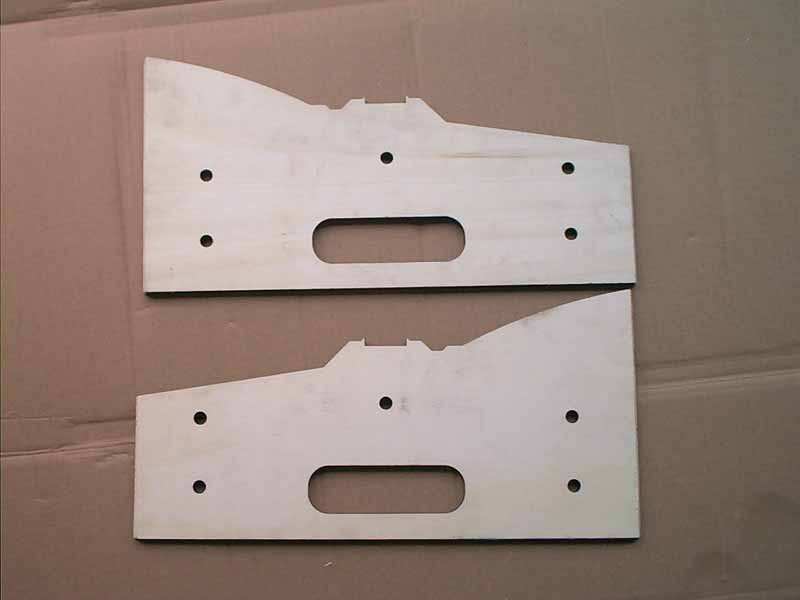

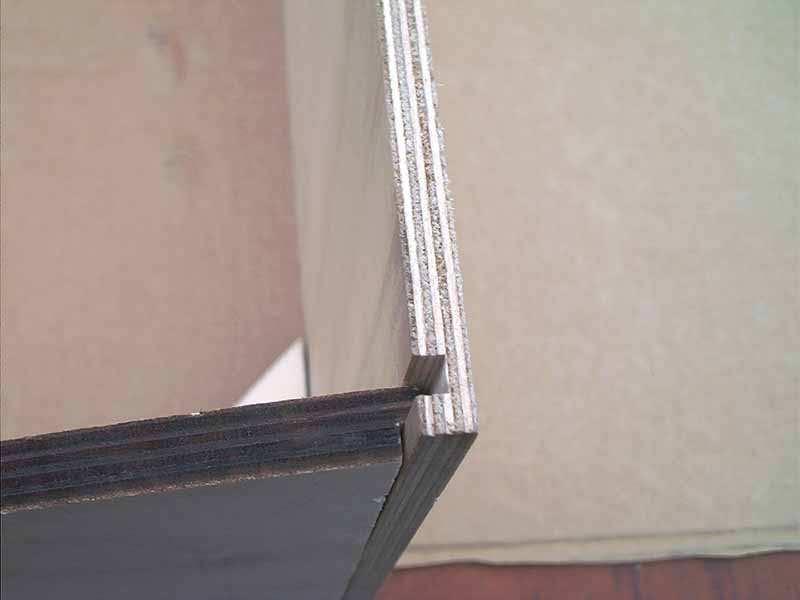

Bild 1 - Die Profile für die von mir angebotenen Modulkasten-Bausätze haben einen Einschnitt für das Trassenbrett und zusätzlich eingefräste Federn. Nord- und Südbretter haben passende eingefräste Nuten - auch für die Mittelstrebe.. Bild 2 - Die Federn passen stramm in die Nuten der Bretter. Vor dem Verleimen bitte probeweise zusammen stecken. Die B-Profile sind unterschiedlich gefräst. Sie dürfen nicht vertauscht werden. Bild 3 - Die Ecken werden mit den rechten Winkeln versteift. Achtung - bitte so montieren, daß die Winkel die Löcher für die Schraubverbindung der Module nicht verdecken. . | ||
 |
 |
 |
| Bild 4 - 6. Die Mittelstrebe wird in die Nuten der Nord- und Südseiten eingeschoben und ebenfalls verleimt. Das Trassenbrett wird aufgelegt. Zur Abstützuing der Trasse dient ein beiliegendes Sperrholz-Stück. Dieses von oben her mit dem Trassenbrett verleimen und verschrauben, an der Querstrebe aber nur verschrauben. Nach lösen der Schrauben kann dann dass Tressenbrett im Notfall nachjustiert werden. Bevor das Trassenbrett eingebaut wird muss es an der Unterseite mit den beiliegenden Leisten verleimt und verschraubt werden - vorbohren bitte. Damit bildet das Trassenbrett ein steifes T-Profil. | ||
 |
 |
 |

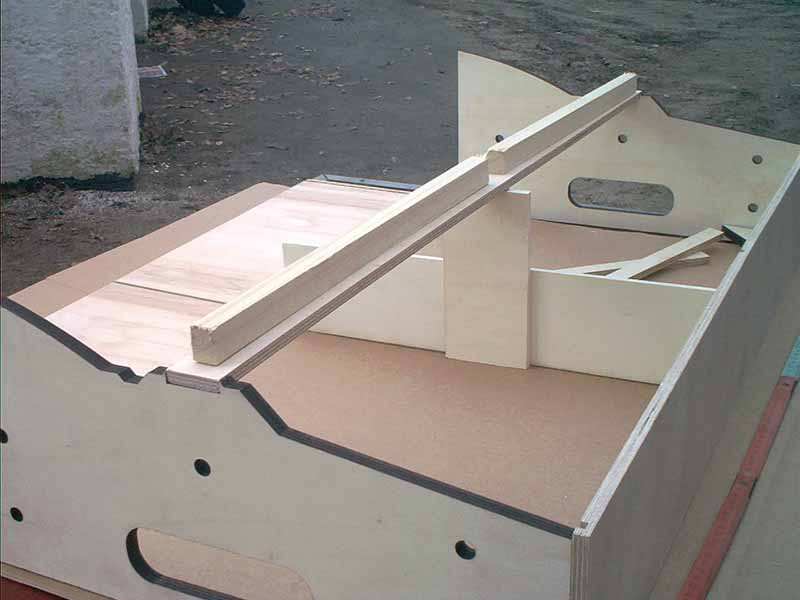

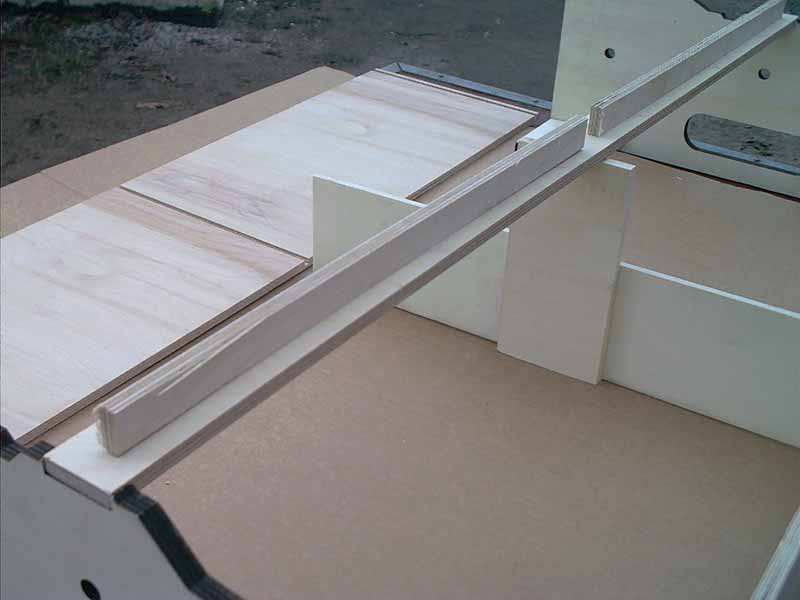

| Bislang hatte ich den Bausätzen hierfür Massivholz-Leisten beigelegt.(Bild 6) Auf mehrfachen Wunsch (aus FREMO-Kreisen) lege ich jetzt statt dieser Leisten Sperrholzabschnitte (Bild 5)aus dem gleichen Material wie das Trassenbett bei. Bei den ab dem 23.01.03 ausgelieferten Bausätzen besteht die mittige Verstrebung aus stärkerem Material als bisher - erhält daher auch eine eingefräste Feder. Ab diesem Termin bestehen die Modul-Profile aus gelasertem und gefrästem 13 mm Pappelsperrholz, die 4 rechten Winkel aus gelasertem 13 mm Pappelsperrholz und alle anderen Teile aus gesägtem und teilweise gefrästen - wasserfest verleimten - 9mm Birkensperrholz. | ||
