Erste Ausführung vom Bogenmodul mit Radius 2 m und mit 22,5 Grad.

Da mir diese Version zu teuer geworden ist, habe ich eine zweite - etwas einfachere und günstigere Bauform im Angebot.


Alle Fotos existieren auch in höheren Auflösung. Ihr könnt sie betrachten, indem Ihr auf das entsprechende Bild mit der Maus klickt. Dann öffnet sich ein neues Fenster mit der großen Version des Fotos.

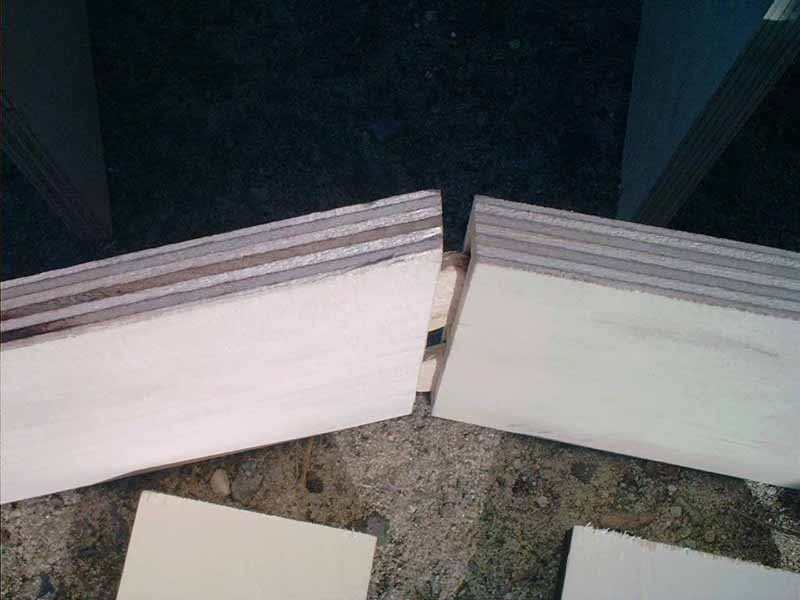

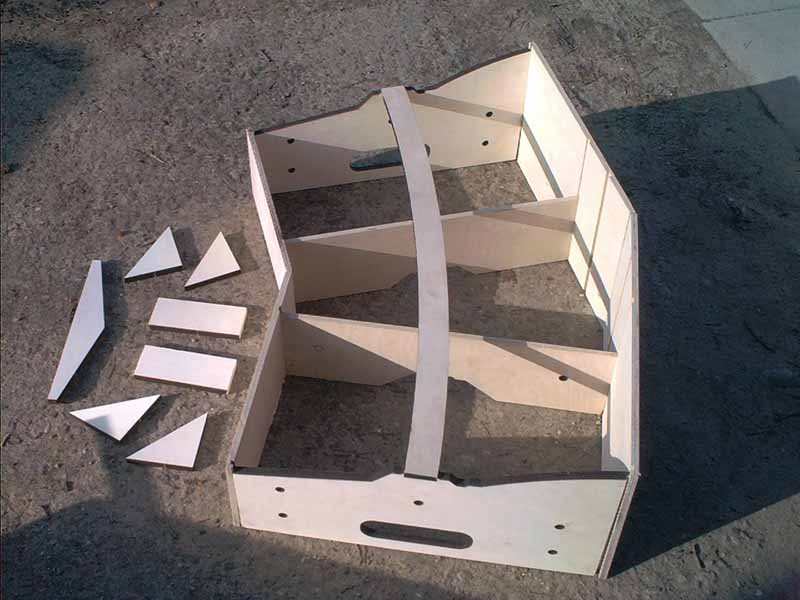

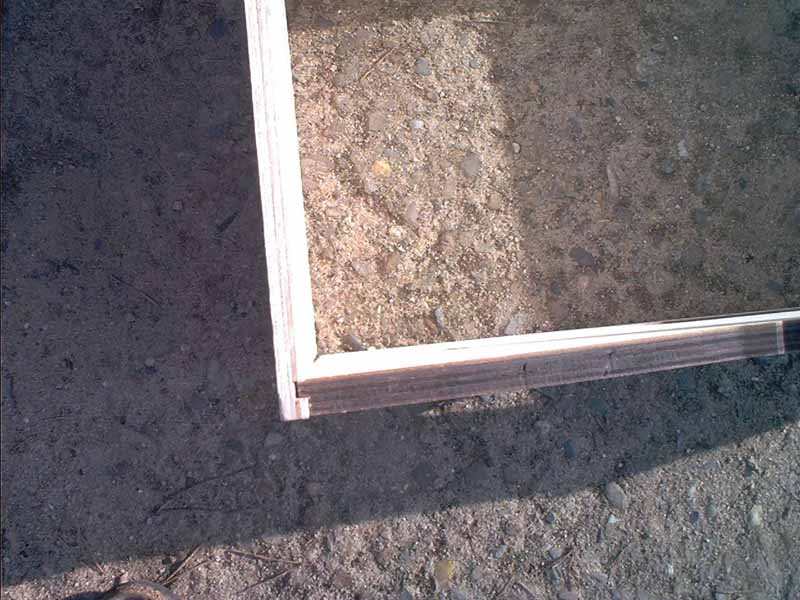

So - hier ist das gute Stück. Die Teile wurden für das Foto nur lose zusammengesteckt. Im Prinzip besteht das Modul aus 2 halben geraden Kästen. Wichtig - zuerst die beiden Hälften der Langseiten verleimen. Später wirds knifflig. . Die beiden Häften können mit den Lamellos - Aufnahmen dafür sind vorgefräst - zusammengesteckt und verleimt werden. Beim Verleimen den Sitz der Lamellos überwachen. Ist der Weissleim erst einmal angezogen, sind Korrekturen kaum möglich. Dem Bausatz werden 4 gelaserte rechte Winkel beiliegen. Profile, Streben und Seitenteile haben Nut und Feder Zusätzlich ein gelaserter Winkel mit 22,5 Grad erlaubt die genaue Ausrichtung der Rückseite. Das gelaserte Trassenbrett wird in die entsprechende Aussparung in den Profilen gepresst.
Nicht im Bild sind die Sperrholz-Zuschnitte zur Versteifung des Trassenbretts. Bilder der Versteifung sind bei der anderen Version des Bogenmoduls zu sehen.
